產品名稱：電動軟密封蝶閥D971F[ 2016-04-20 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電動軟密封蝶閥D971F概述

電動四氟密封對夾蝶閥閥門材料:鑄鐵、碳鋼、不銹鋼;適用介質：淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類、堿類、鹽類等。適用介質：淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類、堿類、鹽類等。D971F電動蝶閥具有體積小、輕便宜人、性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

二、電動軟密封蝶閥D971F設計標準

法蘭連接尺寸： GB4216-84，GB9115-88

結構長度： GB2221-89；

壓力試驗： GB?T13927-92；

三、電動軟密封蝶閥D971F技術參數和性能

MDFY系列電動執行機構技術參數		閥體參數
電源	AC110、220、380V/DC24、220V	公稱通徑	DN50～500mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.0、1.6MPa
任選功能	開關型、觸點型、開度信號、智能型	閥軸材質	碳鋼、304/316/316L不銹鋼
動作范圍	0～90°±5°	閥體材質	球墨鑄鐵、碳鋼、不銹鋼
動作時間	15秒/30秒/60秒	閥板材質	球墨鑄鐵、304/316/316L不銹鋼、尼龍
環境溫度	-30°～60°	閥座密封	EPDM、NBR、耐磨橡膠
手動操作	附帶手柄操作	結構形式	中線型、無銷型
限位	電氣、機械二重限位	溫度	EPDM≤80℃、NBR≤68℃
防護等級	IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)	適用介質	水、空氣、天然氣
輸入信號	0-10，1-5VDC/4-20mA(智能型)	特點	用途廣、整體造價低、流量大、流阻小

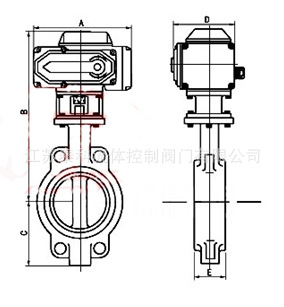

四、電動軟密封蝶閥D971F形尺寸

undefined

公稱通徑DN	A	B	C	D	E	額定功率	額定電流
壓力	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6
40	155	349	57	104	32	15W	0.2A
50	155	353	62	104	43	15W	0.2A
65	155	362	70	104	46	15W	0.2A
80	155	368	89	104	46	15W	0.2A
100	208	392	106	115	52	25W	0.5A
125	208	407	120	115	56	25W	0.5A
150	208	446	132	115	56	25W	0.5A
200	256	489	164	127	60	50W	0.8A
250	256	514	200	127	68	50W	0.8A
300	256	568	238	127	78	90W	1.0A
350	288	629	280	164	78	120W	1.2A
400	288	662	302	164	102	120W	1.2A
450	288	693	335	164	114	150W	1.2A
500	288	729	360	164	127	150W	1.2A

五、電動軟密封蝶閥D971F訂貨說明

1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
